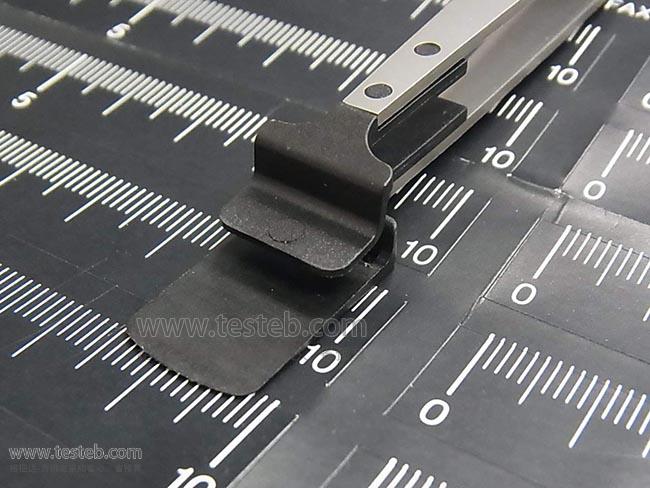

瑞士Rubis 43LB-4-PEEK晶圆镊子型号不锈钢手柄印43LB/4-SA PEEK字样,ESD防静电树脂夹宽13mm,表面抛光光滑防止划伤,抗热老化、耐高温250℃、耐腐蚀,适用于4寸Wafer硅片及第三代半导体晶片等精密平板夹取转移操作。
60多年来,Rubis瑞比时公司一直生产精密镊子,最初是专门为瑞士钟表业制造,用于组装百达翡丽、卡地亚、劳力士等著名钟表及珠宝首饰制作,并随之兴盛而名扬海外。后来RUBIS品牌进入了快速增长的行业,为微电子、机器人、电信通讯、航空航天、工艺研发以及生物实验室、微生物学、显微镜、和医疗器械、美容美妆提供精密手工具。至今,RUBIS仍旧是精密手工工具“Swiss Made瑞士制造”品质的代表,融合高科技技术和传统手工工艺的RUBIS镊子,工艺与材质完美结合,其纯手工打磨的尖部确保了最优秀质量。
Rubis晶圆镊子专为镓或硅晶圆夹取转移操作设计,夹头内侧表面抛光光滑以防止碎裂和划伤晶元片,外侧的缎面处理可防止眩光,止动销向上弯曲的侧边缘和带刻度的下部拨片可防止晶片滑动。各种规格如4寸、6寸、8寸晶圆都有对应的镊子型号,SA不锈钢、铁氟龙涂层、PEEK材质可选。RubisTech 43LB/4-SA PEEK晶圆镊子采用非磁性不锈钢精加工,PEEK聚醚醚酮树脂夹头宽度13mm、长度21mm,具有ESD防静电、耐化学品和耐腐蚀、抗热老化、耐高温250℃等特性,可让您轻柔地搬运晶圆,防止打滑避免掉落碎裂或污染的风险,适用于4英寸Wafer硅片、镓等第三代半导体或其它精密平板元件。
型号 | 尺寸 | 说明 |
43LB-4 Peek晶圆镊子 | 台阶止挡,头部 宽13mm x 长21mm |
全长138mm,PEEK镊子头,4寸wafer夹 PEEK聚酯,防静电 耐磨耐腐蚀,250-300℃ |
43LB-4 Polyamide | 台阶止挡头部,宽13mm x 长21mm |
Polyamide(PA)聚酰胺纤维,俗称尼龙Nylon 防静电10^3,光滑无痕、耐腐蚀耐温175℃ |
43LB-8 Peek硅片夹 | 台阶止挡,头部27mm x 21mm | 长138mm,PEEK防静电10^5,8寸晶圆镊子 |
43LB-8 Polyamide | 台阶止挡,头部27mm x 21mm | Polyamide(PA)聚酰胺纤维,俗称尼龙Nylon |
37S-1 | 上部一个齿爪短3mm,底部宽8.2mm,限位柱止挡 | 全长120mm |
37S-2 | 上部一个齿爪短1.5mm,限位柱止挡,宽8.2mm | 全长120mm |
37S-3 | 上部一个齿爪与底部平长,限位柱止挡,宽8.2mm | 全长120mm |
37S-4 | 4个齿爪,底部带孔、限位柱止挡,宽12.5mm | 全长128mm |
2LB/4 | 无齿爪,台阶止挡,底部宽12.5mm、突4mm | 全长128mm |
2LB-P | 无齿爪,台阶止挡带定位销,底部宽16mm、突4.8mm | 全长130mm |
NW | 无齿爪,上下平板夹宽16mm,带限位柱止挡 | 长度130mm |
42LB-4 4寸晶圆镊子 | 4爪台阶止挡,宽12.5mm、突长5mm | SA低碳奥氏体不锈钢,手柄带齿安全稳固操作 |
42LB-5 | 5爪台阶止挡,宽16mm、突长5mm | 同上 |
42LB-6六寸wafer夹 | 6爪台阶止挡,宽19.5mm、突长4.6mm | 同上 |
41LB-6P | 6爪台阶止挡、定位销,宽19.5mm、突长3.2mm | 同上 |
41LB-2 | 2个齿爪限位柱止挡,宽度6mm、突长4.2mm | 同上 |
41LB-4半导体镊子 | 4个齿爪限位柱止挡,宽度12.5mm、突长52mm | 同上 |
41LB-5晶片镊子夹 | 5个齿爪限位柱止挡,宽16mm、突长5mm | 同上 |
41LB-6 | 6个齿爪限位柱止挡,宽19.5mm、突长5mm | 长度130mm |
41LB-8 8寸晶圆镊子 | 8个齿爪限位柱止挡,宽27mm、突长6mm | 长度135mm |
43LB-10 | 10个爪限位柱止挡,宽33.5mm、突长12mm | 全长190mm |
43LB-12 12寸晶圆镊子 | 12个爪限位柱止挡,宽40mm、突长20mm | 全长200mm |
43LB-14大尺寸夹 | 14个爪限位柱止挡,宽48.5mm、突长28mm | 全长208mm,大尺寸载片及平板夹 |
41LB-6/8 | 6个爪限位柱止挡,宽19.5mm、突长5mm | 全长215mm,6寸8寸晶圆镊子加长手柄 |
43LB-5 | 5个齿抓,限位定位销,底宽16mm、突长4mm | 全长135mm |
ARG超大镊子夹 | 无齿爪,唇状夹头,宽60mm | 适用于大尺寸晶圆以及实验室中的载玻片 |
ARG/P | 无齿爪,唇状夹头,宽60mm,两边定位销 | 适用于大型晶圆以及实验室中的载玻片 |
Rubis晶圆镊子规格文档http://www.testeb.com/download/202002/Rubis_Wafer_Handling_Tweezers.pdf
瑞士RUBIS把革新的技术和艺术的灵感相熔在一起,生产出同时具备人性化和功能化特点的工具。随着小规模的传统制造无法适应市场,为适应市场变化,1997年秋季,一个新的现代化的两倍于原来规模的新工厂落成,新厂区集实用、现代和优雅简洁于一体,充分体现了Rubis瑞比时公司的特点和产品设计理念。现在,在医疗、钟表和电子工业中,瑞士瑞比时RUBIS是世界上首屈一指领导工具行业的制造商,如劳力士、卡地亚、美国GE、德国西门子、日本NEC、IBM等知名品牌都是瑞比时的客户。
