山武阿自倍尔AUD15C火焰监测器UV紫外线光电管单元

AZBIL阿自倍尔火焰检测器系列AUD15C光电管单元配合高性能UV传感器AUD100系列专用插座,可用于间歇运转设备的火焰监测,如监视油、燃气烧嘴火焰燃烧,使用寿命长达5年。

火焰检测器品牌:阿自倍尔azbil
阿自倍尔azbil

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
AUD15C说明书
  • 阿自倍尔azbil火焰检测器AUD15C
  • 阿自倍尔azbil火焰检测器AUD15C
  • 阿自倍尔azbil火焰检测器AUD15C
  • 阿自倍尔azbil火焰检测器AUD15C

AUD15C图片

  • AUD15C
  • AUD15C
  • AUD15C
  • AUD15C

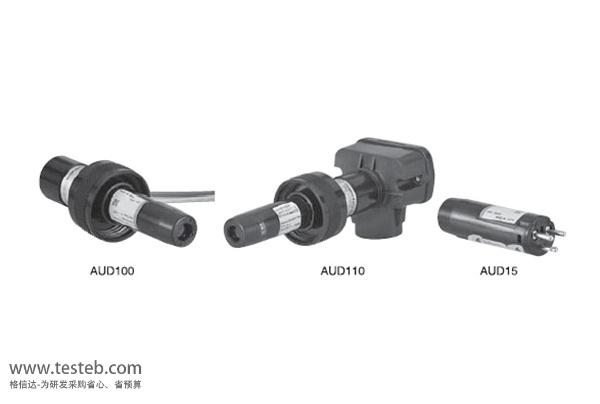

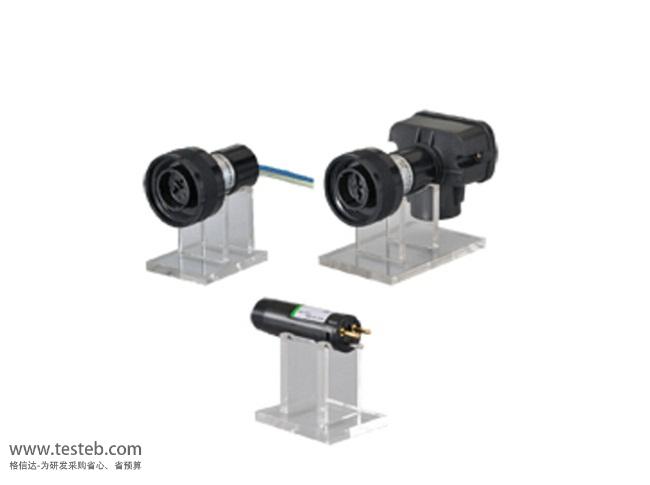

阿自倍尔azbil AUD15C 火焰检测器规格参数与图片

日本YAMATAKE山武株式会社已于2012年更名为Azbil阿自倍尔株式会社。azbil生产的用于间歇运转的火焰监测系统AUD15C UV光电管单元和AUD100C高性能紫外线火焰监测器内置AZBIL特有加工工艺生产的紫外线传感器,通过严格的检测标准。AUD100系列是安装于间歇运转用的AUD15C1000光电管单元/UV紫外线光电传感器,监视油、燃气烧嘴火焰燃烧的专用插座。 在耐环境性能方面得到了提高,而且使用简便,能在最 高环境温度120℃的高温下使用。



IP65保护构造使AUD15C火焰监测器也可在户 外安装使用,根据配线或设置状况,可以从导线型AUD100和端子台型 AUD110两种类型中进行选择。山武AUD15的有效使用期限为,自出厂检查年月起5年或者使用25000小时,务必请在有效使用期限内更换新的AUD15C1000光电管单元UV紫外线光电管。



Azbil阿自倍尔AUD15C火焰监测器性能特点

封装在小型的模具中,方便使用,无需铝制外壳

有效使用期限从原来的3年大幅度延长至5年,可靠性得到提高

也可以替换既有的山武公司间歇运转紫外线光电管

AUD15C检测器插座防护等级为IP65,提高了对恶劣环境的耐受力

AUD100为导线型插座,可在120℃的高温环境下使用

AUD110为端子台型插座,可以直接连接电缆,无需事先准备接线盒

插座增加了接触力,减少了由于反复插拔造成的松动,提高使用的可靠性

插座部分和安装螺丝均为耐腐蚀铝结构

具体火焰检测器图片及个单元性能介绍请查看规格说明书文档

http://www.testeb.com/download/201608/azbil_AUD15C_AUD100C_AUD110C.pdf



山武阿自倍尔Azbil AUD15火焰检测器光电管单元的维修及点检

断火测试

为了测试AUD15C1000的性能,请定期进行断火测试。

在正常燃烧的状态下,遮住监视窗,停止AUD15的火焰信号,或者在正常燃烧状态,关闭主阀,灭掉烧嘴火焰。

检测到断火后,请确认主阀和副阀是否关闭。

AUD151000C光电管的清洁

请按以下步骤定期清洁AUD15C的受光部玻璃表面:

从监视管上取下AUD15和AUD100/110。

用棉棒等把AUD15的受光部玻璃表面擦拭干净。

把AUD15和AUD100/110安装到监视管上。

AUD15火焰检测器的冷却

如果容许环境温度超过120℃,热敏标签上的白点就会变成黑色。为了不超出容许环境温度,请同时使用空气吹扫与密封圈适配器( 型号: 81403159)。

AUD15C火焰监测传感器的更换

在拆AUD15时,请握住AUD100/110的插座部分轻轻拔出,避免其损坏。

请按照正确安装指导说明把AUD15安装到AUD100/110上,安装方式见用户说明书

http://www.testeb.com/download/201608/azbil_AUD100C_AUD110C_Mamual.pdf



日本阿自倍尔AUD15和AUD100/110订货型号

名称 型号 说明
高性能紫外线火焰检测器 AUD100C1000 导线型,不包含AUD15C传感器
AUD100C1000-A15 导线型,附带AUD15 UV传感器
AUD110C1000 端子台型插座,不含AUD15光电管
AUD110C1000-A15 端子台型插座,含AUD15

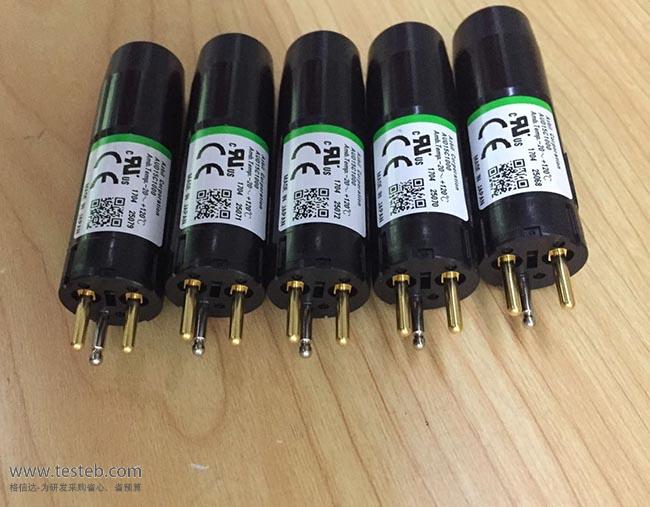

AUD15光电管单元 AUD15C1000 光电管单元(UV紫外线光电管)



阿自倍尔山武AUD15C火焰检测器维修部件· 选购部件

AUD15C1000 光电管单元(UV紫外线光电管)

81447479-001 螺母衬垫

81403159 密封圈适配器

FSP100R15000 G1/2 → G1转换适配器

FSP136A100 模拟火焰检测仪

FSP300C100 火焰模拟器

FSP100L70000 透镜单元(焦距70mm)

FSP100L7000D 透镜单元(焦距70mm)+附带检验报告

FSP100L30000 透镜单元(焦距30mm)

FSP100L3000D 透镜单元(焦距30mm)+附带检验报告
