日本图技Graphtec GL840-M记录仪10ms采样率20通道数据采集器可扩展200路

图技Graphtec GL840数据记录仪有2个型号,适用不同的用途,标准型GL840-M适用于通道数量需要多的温度测量,GL840-WV耐高电压型适用于积层电池包的电压测定和高精度温度测量,标配20通道模块,支持60通道至200通道扩展。

数据采集器/温度记录仪品牌:图技Graphtec
图技Graphtec

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 图技Graphtec数据采集器/温度记录仪GL840-M
  • 图技Graphtec数据采集器/温度记录仪GL840-M
  • 图技Graphtec数据采集器/温度记录仪GL840-M
  • 图技Graphtec数据采集器/温度记录仪GL840-M
  • 图技Graphtec数据采集器/温度记录仪GL840-M

GL840-M图片

  • GL840-M
  • GL840-M
  • GL840-M
  • GL840-M
  • GL840-M

图技Graphtec GL840-M 数据采集器/温度记录仪规格参数与图片

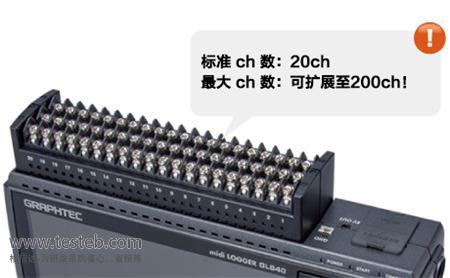

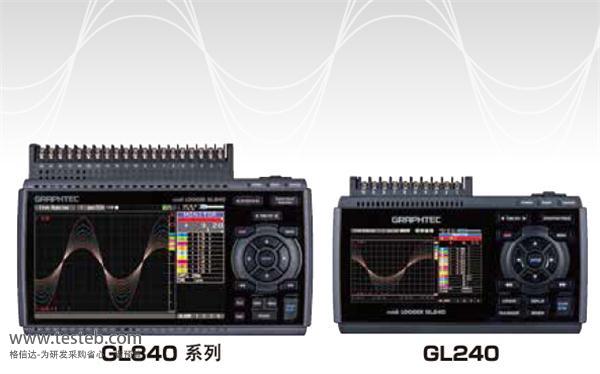

Graphtec GL840记录仪是图技GL820存储记录仪的升级换代型号,支持3种输入形态和无线LAN远距离传输监控,标准通道数为20ch,最大可扩展至200ch。GL840温度记录仪用扩展端子台连接线缆(50cm、2m 2种)可以把本体-端子台、端子-端子间分开,端子台可延长本体-端子间距至20米。

GL840温度记录仪



日本Graphtec图技GL840记录仪3种信号输入形态

输入1:最大扩展至200ch 模拟信号输入口(通道间绝缘多功能输入)

为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。

型号项目 B-564标准型端子台(GL840-M配置) B-565高耐压型端子台(GL840-WV配置)
电压 量程 20mV~100V、1-5V F.S. 20mV~100V、1-5 V/F.S.
最大输入电压 60V(输入端子/GND间) 300Vp-p (输入端子/GND间)
测量精度 ±0.1% of F.S. ±(0.05% of F.S. +10μV)
温度 热电偶 R,S,B,K,E,T,J,N,W (WRe5-26)
热电阻 Pt100,JPt100,Pt1000
测定精度 例)K型热电偶时 (TS:温度)
-200<=TS<=-100 ±(0.05% of rdg +2.0℃)
-100 基准接点补偿确度 ±0.5℃
K型热电偶测量
-100℃ 时测量精度 ±2.55℃
测量100℃时测量精度 ±1.55℃
例)K型热电偶时 (TS:温度)
-200<=TS<=-100  ±1.5℃
-100 基准接点补偿确度  ±0.3℃
K型热电偶测量
-100℃时测量精度±1.8℃
测量100℃时测量精度±1.1℃
湿度 0~100% (需要选件B-530)

输入2:数字式传感器连接口

GL840数据记录仪支持GS传感器,可连接GL100的7种传感器和转接器,延伸了测量范围:

温湿度传感器 GS-TH

3轴加速度/温度传感器 GS-3AT

4ch电压/温度端子 GS-4VT

4ch温度传感器输入端子 GS-4TSR

照度/紫外线传感器 GS-LXUV

CO2传感器 GS-CO2

AC交流电流传感器转接器 GS-DPA-AC

输入3:逻辑/脉冲 输入口

逻辑或者脉冲信号4通道可供输入,测量脉冲信号时累计、瞬时、转速的测量可每个通道进行选择。



日本图技Graphtec GL840数据存储记录仪规格参数

型号项目  GL840-M记录仪(多信号输入端子B-564) GL840-WV高压型记录仪(耐高压端子B-565)
范围及精度 范围:电压100V(最大输入电压60V),
温度-200~2000度(根据不同测温线)
精度:电压0.1%、温度1.55℃,请参考文档
范围:电压100V(最大输入电压300V),
温度-200~2000度(根据不同测温线)
精度:电压±0.05%、温度1.3℃,请参阅文档
输入方式 光电继电器扫描方式,全通道绝缘输入,平衡输入
模拟输入端子形状 M3螺栓式端子
模拟信号输入通道数 标准20通道,最多200ch
模拟信号输入端子 最多10个端子台(20ch/单元),标配1个端子台
模拟信号输入端子的种类 电压、温度、湿度、脉冲、逻辑多种信号输入型,耐电压型
数字传感器用接口 GL100传感器输入电子转换器用1个接口
外部输入输出 输入:触发输入或外部采样输入1ch,逻辑输入或脉冲输入4ch
输出:报警输出4ch
采样周期 10ms ~1h(10ms~50ms仅为电压)、外部
测量范围 电压:20、50、100、200、500mV,1、2、5、10、20、50、100V,1-5V/F.S.
热电偶种类:K、J、E、T、R、S、B、N、W(WRe5-26),量程100℃, 500℃, 2000℃
热电阻RTD:PT100、JPT100、PT1000,量程100℃, 500℃, 2000℃
湿度:0~100%RH (使用选件B-530)
无线LAN模块 midi LOGGER GL840安装选件GL无线LAN模块(B-568) 后、可通过无线进行测量。
安装无线LAN模块、根据用途选用「母机模式」或者「子机模式」进行无线测量。

详细参数请参考图技gl840记录仪说明书http://www.testeb.com/download/201608/Graphtec_GL240_GL840.pdf
