日置数据采集器HIOKI LR8400-21数据记录仪可扩展60通道

日本HIOKI日置LR8400-21数据记录仪可采集温度、湿度、电源数据,标配30通道,最多可增加到60通道,尺寸仅A4尺寸,便于携带,可使用U盘和CF卡直接保存温湿度数据。

数据采集器/温度记录仪品牌:日置HIOKI
日置HIOKI

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
LR8400-21说明书
  • 日置HIOKI数据采集器/温度记录仪LR8400-21
  • 日置HIOKI数据采集器/温度记录仪LR8400-21

LR8400-21图片

  • LR8400-21
  • LR8400-21

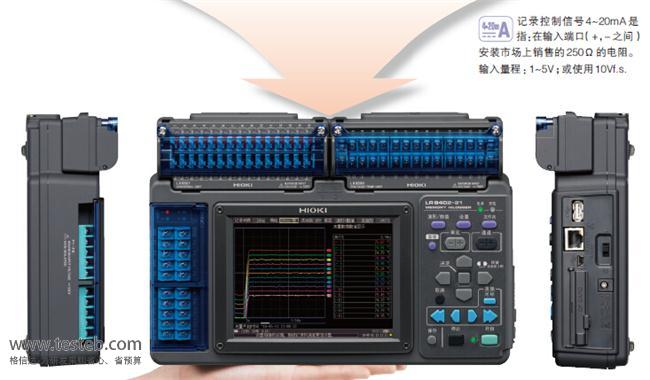

日置HIOKI LR8400-21 数据采集器/温度记录仪规格参数与图片

HIOKI LR8400-21数据记录仪应用

燃料电池(组)的电压、温度测量

设备的维护,炉温管理

多个叠层电池的电压测量

车辆开发和车载零部件的评估

监测接触电阻的时间变化

温湿度等的环境测量的记录



日置数据采集器HIOKI LR8400-21系列型号配置

LR8400-21数据记录仪,标配2个相电压温度单元:LR8500(15通道)X2

LR8401-21数据记录仪,标配2个通用单元LR8501(15ch)X2

LR8402-21数据采集器记录仪,标配1个电压温度单元LR8501(15ch) X1 +通用单元LR8500(15ch) X1

HIOKI日置数据采集器规格说明书http://www.testeb.com/download/201507/20150714162853_536.pdf





日本日置HIOKI LR8400-21数据采集器规格参数

通用单元LR8501
※根据机型不同,单元组合则不同
【通道数】模拟15ch扫描绝缘输入(4极带压紧端子的端子台)
【电压】10mV~100V,1-5V f.s.10档量程,最高分辨率500mV ※通道间绝缘,主机间绝缘
【温度:热电偶】-200℃~2000℃(根据使用的传感器而不同),3档量程(K, J, E, T, N, R, S, B, W),
最高分辨率0.01℃ ※通道间绝缘,主机间绝缘
【温度:白金热电阻】-200℃~800℃,3档量程(Pt100,JPt100),最高分辨率0.01℃ ※通道间不绝缘
【电阻】10Ω~200Ωf.s.4档量程,最高分辨率0.5mΩ ※通道间不绝缘
【湿度】100%rh f.s.,5.0~95.0%(使用Z2000),分辨率0.1%rh ※通道间和主机间都不绝缘
【通道间最大电压】DC300V【最大输入电压】DC±100V
【对地间最大电压】AC,DC300V(加在输入通道和外壳间也不损坏的上限电压)
电压、温度单元LR8500
※根据机型不同,单元组合则不同
【通道数】模拟15ch扫描绝缘输入(2极带M3螺丝的端子台)
【电压】10mV~100V,1-5V f.s.10档量程,最高分辨率500mV ※通道间绝缘,主机间绝缘
【温度:热电偶】-200℃~2000℃(根据使用的传感器而不同),3档量程(K, J, E, T, N, R, S, B, W),
最高分辨率0.01℃ ※通道间绝缘,主机间绝缘
【温度:白金热电阻】及【电阻】(无此功能)
【湿度】100%rh f.s.,5.0~95.0%(使用Z2000),分辨率0.1%rh ※通道间和主机间都不绝缘
【通道间最大电压】DC250V【最大输入电压】DC±100V
【对地间最大电压】AC,DC300V(加在输入通道和外壳间也不损坏的上限电压)
脉冲/数字输入部分 【通道数】脉冲输入8ch或数字输入8ch(可每个各通道的脉冲/数字,所有脉冲输入通道和主机共地)
【脉冲累积】0~1000M脉冲,1档量程(无电压a接点,开路集电极或电压输入),最高分辨率1脉冲
【转数计算】0~5000/n(r/s)f.s. 1档量程(和累积相同的输入信号),分辨率1/n(r/s)※n为每1转的脉冲数1~1000
【数字输入】每个记录间隔记录1/0
【通道间最大电压】非绝缘【最大输入电压】DC0~50V
记录间隔

10ms~50ms,100ms~1小时,19个设置(每个记录间隔都高速扫描所有输入通道)※
10ms~50ms有通道数的限制

数字滤波 OFF/50Hz/60Hz(自动设置Cutoff频率)
存储容量 内存8MW,CF卡/U盘(仅保证HIOKI原装CF卡的正常操作)
接口 LAN:100BASE-TX,功能:通过附属软件/通讯指令采集数据、
FTP服务器/客户端、HTTP服务器、E-mail
※主机Ver1.20以后可使用LAN通讯
USB:USB2.0系列迷你BX1,功能:通过附属软件/通讯指令采集数据、
将外部媒介的数据传输至计算机中
显示屏 5.7型TFT彩色液晶(640×480点)
功能 实时保存至CF卡/U盘中,数值/波形运算等
电源 AC适配器9418-15(AC100~240,50/60Hz),电池组Z1000/连续使用时间5h,
DC10~28V(连接线请另外咨询)
体积和重量 272W×182.4H×66.5Dmm,
LR8400-21】1.8kg(仅主机)
【LR8401-21】1.7kg(仅主机)
【LR8402-21】1.8kg(仅主机)
附件 详细说明书×1,
测量指南×1,
AC适配器9418-15×1,
CD-R(数据采集应用软件Logger Utility×1,
USB线
