瑞士ideal-tek ST-5S-BT2智能LCR镊子带蓝牙传输测电阻电容电感元件

ideal-tek Smart Tweezers ST-5S-BT2测试镊子具有蓝牙无线传输数据功能,可以高速和高精度测量电子元件的电容、电阻和电感,测试频率高达10KHz,精度0.2%~0.5%,是表面贴装SMD元件的测试和识别以及复杂电子系统故障排除的完美解决方案。

直尖头镊子品牌:瑞士ideal-tek
瑞士ideal-tek

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
ST-5S-BT2说明书
  • 瑞士ideal-tek镊子ST-5S-BT2
  • 瑞士ideal-tek镊子ST-5S-BT2
  • 瑞士ideal-tek镊子ST-5S-BT2
  • 瑞士ideal-tek镊子ST-5S-BT2
  • 瑞士ideal-tek镊子ST-5S-BT2

ST-5S-BT2图片

  • ST-5S-BT2
  • ST-5S-BT2
  • ST-5S-BT2
  • ST-5S-BT2
  • ST-5S-BT2

瑞士ideal-tek ST-5S-BT2 直尖头镊子规格参数与图片

瑞士IDEAL-TEK Smart Tweezers™测试镊子是一种智能便携式LCR测试表,主体在canada加拿大生产,Swiss made瑞士制造精密测试头。独特的设计将一副镀金SMD镊子与符合人体工程学的屏蔽手柄和精确的全功能LCR阻抗计结合在一个小巧轻便的仪器中,为复杂电子系统的故障检测和贴片元器件的检验及分类提供了一个完美的解决方法。 Smart Tweezers智能镊子通过评估电路阻抗,以高速和高精度测量电子元件的电容、电阻和电感。

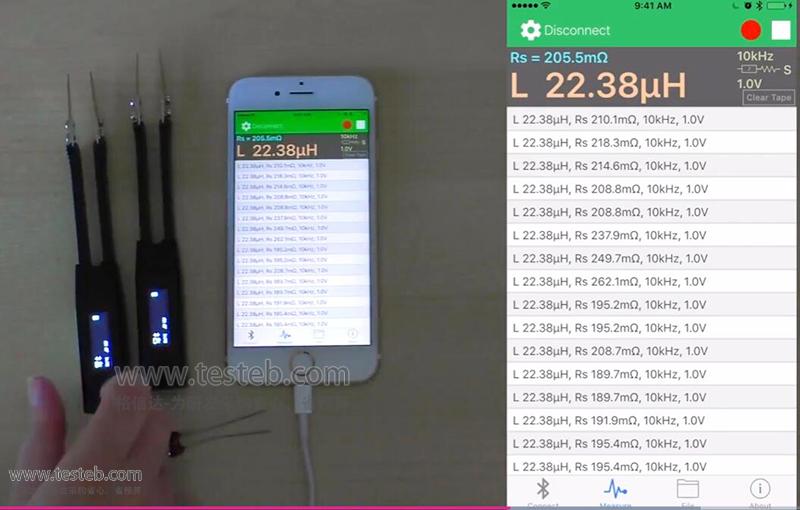

ideal-tek Smart Tweezers™ Colibri™ ST-5S测试镊子标准款是原ST-5C(前身ST-5/ST-AE/ST-3i)停产替代升级型号,测试频率1 kHz, 10 kHz, 120 Hz, 100 Hz,量程范围L:0.5 uH~999 mH、C:0.5 pF~4999 μF、R:0.05 Ω~9.9 MΩ、Q:0.001~1000、耗散系数D范围0.001至1000,典型电容电感精度0.5%、电阻精度电阻0.2%,测试信号电平0.25-1.0 Vrms,Swiss-made瑞士制造的精密尖头。设计紧凑,轻便的电池供电的测试镊子。ideal-tek Smart Tweezers ST-5S-BT2智能镊子带蓝牙传输功能,可将数据实时传输显示到iOS & Android移动设备;ST-LED用于测试和验证SMD和通孔LED,可调恒定测试电流1-30mA、10 ms至1000毫秒可调节测试工作周期,自动LED极性检测和显示、视觉亮度及色彩验证。

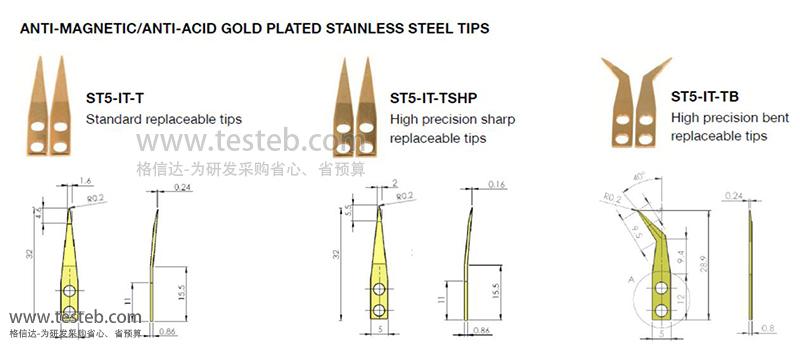

Smart Tweezers测试镊子CANADA加拿大组装出厂,内置3.7V可充电锂电池,可连续使用20小时,充满电需3小时,通用Micro USB充电。Swiss made瑞士制造精密测试尖头ST5-IT-T标准直头1.6mm宽、ST5-IT-TB标准弯头40度、ST5-IT-TSHP高精度尖直头。PS:ST-5S系列与已停产的ST6区别:ST-5S基本精度是0.2%,停产型ST-6基本准度是1%;另外ST-5S比ST-6多两个功能——元件分选、连续性及二极管和开路试验。规格资料文档http://www.testeb.com/download/202307/Smart-Tweezers_ST-5S-BT2.pdf



瑞士ideal-tek Smart Tweezers Colibri ST-5S系列LCR测试镊子量程精度

电阻阻抗 Resistance R:0.05 Ω to 9.9 MΩ)
量程Range 分辨率Resolution 100 Hz 1 kHz 10kHz
1 Ω 0.001 Ω 0.7% + 50 0.7% + 50 0.7% + 50
10 Ω 0.01 Ω 0.7% + 8 0.7% + 8 0.7% + 8
100 Ω 0.01 Ω 0.2% + 3 0.2% + 3 0.2% + 3
1000 Ω 0.1 Ω 0.2% + 3 0.2% + 3 0.2% + 3
10 kΩ 0.001 kΩ 0.2% + 3 0.2% + 3 0.2% + 3
100 kΩ 0.01 kΩ 0.5% + 5 0.5% + 5 0.5% + 5
1000 kΩ 0.1 kΩ 0.5% + 5 0.5% + 5 0.5% + 5
10 MΩ 0.001 MΩ 2.0% + 8 2.0% + 8 5.0% + 8
电容 Capacitance C:0.5 pF to 4999 μF
量程 分辨率 120 Hz 1 kHz 10 kHz
1000 µF 0.1 µF 100 Hz:0.5% + 5
0.5% + 5
NA NA
100 µF 0.01 µF 0.3% + 3 0.5% + 5 NA
10 µF 0.001 µF 0.2% + 3 0.2% + 3 0.5% + 5
1 µF 0.1 nF 0.2% + 3 0.2% + 3 0.2% + 3
100 nF 0.01 nF 0.2% + 3 0.2% + 3 0.5% + 3
10 nF 0.001 nF 0.5% + 5 0.2% + 3 0.5% + 3
1000 pF 0.1 pF NA 0.5% + 5 0.5% + 3
100 pF 0.01 pF NA 0.5% + 10 0.8% + 20
10 pF 0.001 pF NA NA 1.0% + 50
电感 Inductance L:0.5 uH to 999 mH
量程 分辨率 100 Hz 1 kHz 10 kHz
10 µH 0.001 µH NA NA 1.0% + 5
100 µH 0.01µH NA 1.0% + 5 0.7% + 3
1 mH 0.1 µH 0.7% + 10 0.5% + 3 0.5% + 3
10 mH 0.001 mH 0.5% + 3 0.2% + 3 0.5% + 3
100 mH 0.01 mH 0.5% + 3 0.2% + 3 NA
1 H 0.1 mH 0.2% + 3 NA NA

IDEAL-TEK智能镊子规格文档http://www.testeb.com/download/202008/ideal-tek_ST-5S_Smart_tweezers.pdf



ideal-tek Smart Tweezers ST-5S-BT2智能镊子功能介绍

方便地测量贴片元器件

因为贴片元器件通常都比较微小且没有引线,所以在电子行业中检测和分类这类贴片元器件比常规元件要困难的多。Smart Tweezers智能测试镊子独特设计对识别和分类这类元件提供了方便。使用单手操作,ST-5S-BT2智能镊子的LCR探针能很容易地夹住并有效接触小到0201的贴片元器件,同时也能测量由于引线过短而不能使用常规测量仪表测量的元器件。

自动识别功能

ST-5S-BT2测试镊子可以自动辨别元器件的类型(电阻、电容、电感),并可根据被测元器件的数值自动调整测试量程以获得准确的读数。在液晶显示器上,会清晰地显示出被测元器件的种类,主要读数,次要读数以及测量条件。主要显示区位于显示器的中央,用于显示当前主要读数;次要显示读数位于显示器的上端。比如当测量电容时,主显示为电容值,次显示为ESR(等效串联电阻)。条形图表位于显示器的下端,用于模拟显示当前主要读数。

自动测量功能

测量头能让使用者单手操作,而将注意力集中在被测元件和手头从事的工作。这使得元器件的分类、测量和故障的查找变得更加有效和便捷。在需要测量特定电路参数(电感L,电容C,电阻 R 或者电压值)时,可以采用手动设置模式以提高精度。在量表测得电阻值低于设定值时可选择使用连续的蜂鸣声音进行提示,这样可以进一步提高检测效率。
