美国VIRTUAL TV-1000 TWEEZER-VAC真空吸笔200g吸力

Virtual TWEEZER-VAC TV-1000电动真空吸笔机隔膜泵可持续产生10英寸汞柱真空度,提供的吸力可吸取重量200g以内物体,配有9支吸笔头带防静电吸盘,直径2.38mm~12.7mm,也可选购0.1mm~1mm微型吸头笔,用于硅晶粒、芯片、IC元件、玻璃吸取操作。

真空吸笔品牌:美国Virtual
美国Virtual

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
TWEEZER-VAC-TV-1000说明书
  • 美国Virtual真空吸笔TWEEZER-VAC-TV-1000
  • 美国Virtual真空吸笔TWEEZER-VAC-TV-1000
  • 美国Virtual真空吸笔TWEEZER-VAC-TV-1000
  • 美国Virtual真空吸笔TWEEZER-VAC-TV-1000
  • 美国Virtual真空吸笔TWEEZER-VAC-TV-1000

TWEEZER-VAC-TV-1000图片

  • TWEEZER-VAC-TV-1000
  • TWEEZER-VAC-TV-1000
  • TWEEZER-VAC-TV-1000
  • TWEEZER-VAC-TV-1000
  • TWEEZER-VAC-TV-1000

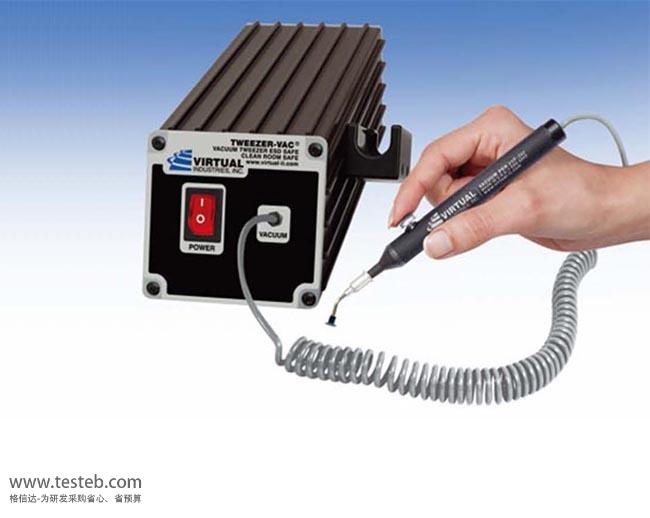

美国Virtual TWEEZER-VAC-TV-1000 真空吸笔规格参数与图片

原装进口真空吸笔美国Virtual TV-1000带有TWEEZER-VAC电动真空泵,可产生10英寸汞柱真空度,提供2.3升/分钟吸力。对于吸取IC芯片元件及带有平面的小物体特别方便,可吸取重量220g物体,根据吸放物体的大小选择合适的吸笔头,如常规吸笔头吸盘2.38mm~12.7mm、微小型吸针0.1mm~1mm。美国VIRTUAL TV-1000真空吸笔是半导体、光通讯及精密电子行业精细操作组装的得力帮手,操作方便,不损伤器件,ESD防静电安全。



美国Virtual TV-1000 TWEEZER-VAC® Vacuum Tweezer Kits特点

通用真空处理工具,直接插入电路,110V、220V通用

Class 100洁净室安全,ESD防静电,低噪音运行

TWEEZER-VAC长寿命隔膜真空泵产生高达10英寸汞的真空度,2.3升/分钟气流

点亮开关,持续吸力,按下VVP-200笔杆按钮释放物体

TV-1000电动真空吸笔提供多种尺寸吸笔头,可处理各种类型的零件,吸力200g

从微小尺寸的晶圆晶粒到封装集成的芯片元件、平板,均可自如应对

侧面安装手柄支架,橡胶防滑脚,主机尺寸7-1/4” X 3” X 2-1/2”(185mm X 76mm X 64mm)

标准型号TV-1000-110、TV-1000-220,包含常规吸笔头,可选配其它吸笔头附件组成套装

TV-1000真空吸笔规格说明书http://www.testeb.com/download/201808/Virtual_TWEEZER-VAC_TV-1000.pdf

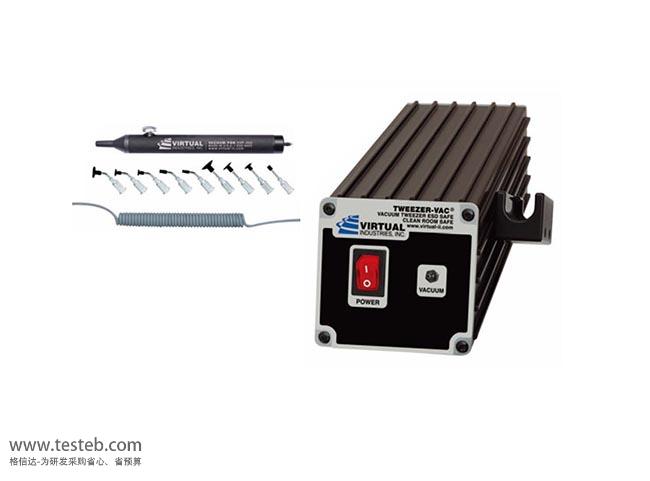

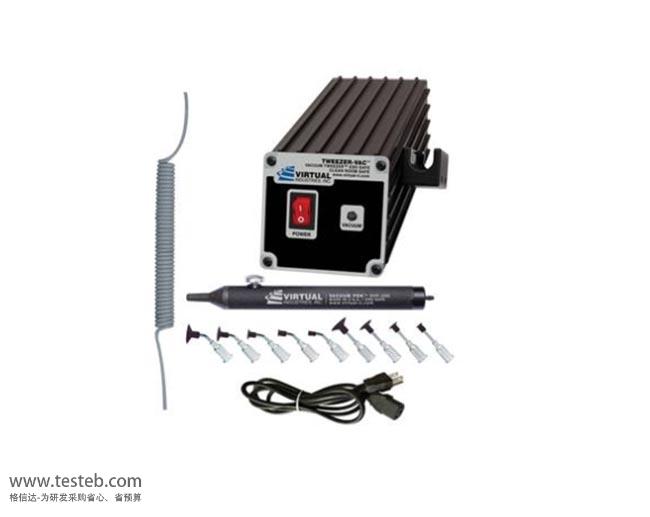

VIRTUAL TV-1000真空吸笔套装配置

1、TWEEZER-VAC®电动真空泵主机

2、COILED-VACUUM-HOSE-5可伸缩绕线式气管VCH-1/16-5,长度5英尺即1.5米

3、PUSH-BUTTON-VACUUM-PEN按钮式吸笔杆VVP-200-1/16,接口1/16寸

4、VACUUM-CUP-KIT-9吸笔头组VCS-9-B,共9支,带防静电塑料吸盘
5个弯头V8903-D-B 2.38mm、V8903-S-B 3.18mm、V8903-P-B 4.76mm、V8903-M-B 6.35mm、V8903-L-B 9.53mm
4个直头V8903-S-S 3.18mm、V8903-M-S 6.35mm、V8903-L-S 9.53mm、V8903-H-S 12.70mm

5、三线制电源线3 WIRE POWER CORD,110V / 220V通用



可选购微型真空吸笔头(选型主要参考内径尺寸)

VSPT-KIT-8-BD微型吸笔头套组,8支弯头,ESD防静电树脂

VSPT1005-BD Bent弯头, 外径 0.010" (0.25mm) OD  x  内径0.005" (0.13mm) ID

VSPT2010-BD  Bent,  0.020" (0.51mm) OD  x  0.015" (0.25mm) ID

VSPT2515-BD  Bent,  0.025" (0.64mm) OD  x  0.020" (0.38mm) ID

VSPT3020-BD  Bent,  0.030" (0.76mm) OD  x  0.020" (0.51mm) ID

VSPT4030-BD  Bent,  0.040" (1.02mm) OD  x  0.030" (0.76mm) ID

VSPT6040-BD  Bent,  0.060" (1.52mm) OD  x  0.040" (1.02mm) ID

VSPT7050-BD  Bent,  0.070" (1.78mm) OD  x  0.050" (1.27mm) ID

VSPT8060-BD  Bent,  0.080" (2.00mm) OD  x  0.060" (1.52mm) ID

VSPT-KIT-16-D微型真空吸笔头套组,8支弯头、8支直头,ESD防静电

弯头同上,弯咀吸针配树脂吸头,每款有对应直咀型吸针型号,如下

VSPT1005-SD straight直头,  0.010" (0.25mm) OD  x  0.005" (0.13mm) ID

VSPT2010-SD  straight,  0.020" (0.51mm) OD  x  0.015" (0.25mm) ID

VSPT2515-SD  straight,  0.025" (0.64mm) OD  x  0.020" (0.38mm) ID

VSPT3020-SD  straight,  0.030" (0.76mm) OD  x  0.020" (0.51mm) ID

VSPT4030-SD  straight,  0.040" (1.02mm) OD  x  0.030" (0.76mm) ID

VSPT6040-SD  straight,  0.060" (1.52mm) OD  x  0.040" (1.02mm) ID

VSPT7050-SD  straight,  0.070" (1.78mm) OD  x  0.050" (1.27mm) ID

VSPT8060-SD  straight,  0.080" (2.00mm) OD  x  0.060" (1.52mm) ID



美国Virtual电动真空吸笔型号

1、TWEEZER VAC系列,通用型

TV-1000-220电动真空吸笔、DTV-2000-220双通道型、TV-1000-SP8-BD-220微型吸笔头套装

TV-1000-PUR-220超净型,7个超净蓝色橡胶吸盘耐温-55℃~250℃,处理残留敏感物品如透镜或滤光镜

2、TWEEZER VAC® ELITE精英系列

TV-1500-ELITE-220精英型电动真空吸笔,无尘过滤,图形真空度显示

TV-1500-FS-ELITE-220带脚踏开关、TV-1500-PUR10-220超洁净蓝色塑胶吸盘,无尘

3、ADJUST-A-VAC® Elite吸力可调精英系列

AV-5000-MW8晶圆真空吸笔,8寸wafers硅晶片吸取转移,图形真空度,吸力大小可调

AV-5000-MW4、AV-5000-MW6,可替换4、6、8寸PEEK吸笔头

AV-6000-220可调电动真空吸笔,含9支常规吸笔头,十段式条形图真空度,旋钮调整吸力

AV-6000-SP8-BD-220含微型吸笔头、AV-6000-FS-220带脚踏控制开关、AV-6000-FS-SP8-BD-220

4、SMD-VAC™-HP直立式电动吸笔机

V8100A-PUR超净处理,立式可调电动真空吸笔

V8100A-FS-PUR洁净真空吸笔吸力可调,直立式,带脚踏开关
