瑞士WellerErem 500104A成型钳MOSFET三极管引脚折90度中间脚前踢2.54mm

瑞士Weller-EREM 500104A成形钳用于MOSFET元件、MOS管、TO220三极管引脚折90度直角成型并使中间引脚前踢突出2.54mm,折弯起始位置与本体的距离可通过推进拉出参考挡片来统一调节,另有500103A折直角钳使三引脚齐平,钳子采用高级工具钢材质,防静电塑料手柄。

TO元件三极管整型品牌:瑞士Erem by Weller
瑞士Erem by Weller

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 瑞士Erem by Weller元件引脚成型钳500104A
  • 瑞士Erem by Weller元件引脚成型钳500104A
  • 瑞士Erem by Weller元件引脚成型钳500104A
  • 瑞士Erem by Weller元件引脚成型钳500104A
  • 瑞士Erem by Weller元件引脚成型钳500104A

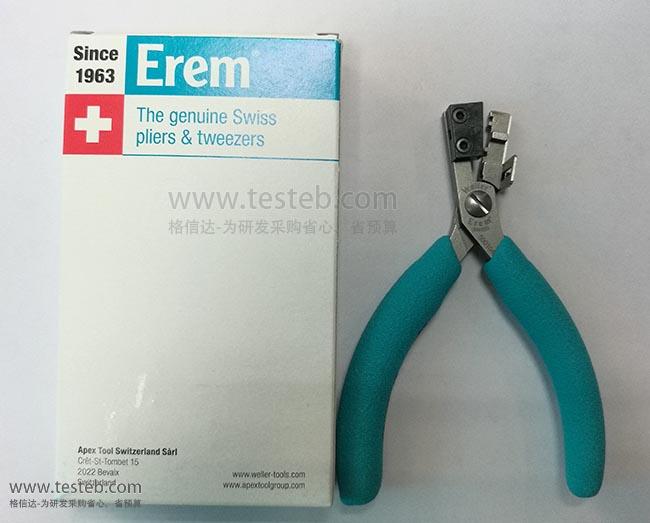

500104A图片

  • 500104A
  • 500104A
  • 500104A
  • 500104A
  • 500104A

瑞士Erem by Weller 500104A TO元件三极管整型规格参数与图片

EREM钳子500104A高精度成形钳特点

材质为高级工具钢

哑光表面,静电防护

采用Erem工具独一无二的Magic-Feder的专利技术

500104A钳子长度120mm,重量85g

通过螺钉来调节距离本体的整型位置

用于主动元件、MOSFET系列NMOS、PMOS管、三极管/五级管引脚成型

3个连接点,适应于弯折TO126、218、220系列和功率消耗晶体管弯成两排90度直角

恩瑞500104A成型钳规格说明书http://www.testeb.com/download/201610/EREM_500210E_500104A.pdf



瑞士恩瑞EREM成型钳元件成形工具钳子选型规格表

型号 类型 适用元件 成型规格 备注
554E成型钳 U形成型 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径2mm 无源元件连接区域,U形
554A折弯钳 U形 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径1.5mm 无源元件连接区域,U形,纵向成形
554TX U型 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径1.2mm 适用于固定组件,在一次操作中即可实现两个弯头的成形
50788 U形弧 二极管、电阻、电容 距元件3mm,U型直径1.5mm,引脚留长最小4mm 适用于按照剪切和弯折两次操作达到预先确定的长度
50789Z 90度成型钳 二极管、电阻、电容 距元件2mm,外直角或内直角 适用于不同类型元件的剪切和弯折两种不同的工艺
500103A 90度成型钳 集成、扁平元件晶体管MOS管 距元件3~12mm,引脚宽度最大15mm 适应于将扁平引脚元件、连接器、功率消耗晶体管、可控硅等有源元件的连接部位弯折成一定角度
500210E 90度折弯 TO系列元件、二极管三极管 距元件3.8~15mm,引脚宽度最大11mm 适应于剪切和将TO系列元件、二极管和机械零件弯折的连接部位成合适角度
500104A 90度折角 T0126/T0218、T0220元件等 距元件3.8~15mm,中心引脚比边缘长2.54mm 适应于弯折TO126、T0218、T0220系列和功率消耗晶体管引脚弯成两排90˚直角
80013C 高精度成型钳 扁平元件、连接器、晶体管 余留引脚长度2.8mm,最大引脚宽13mm 用于扁平集成电路、四列直引脚器件的高精度成形
809IC成形钳 DIL针脚成型钳 DIL引脚剪切和弯折 最大处理宽度25mm 适用于将DIL引脚剪切和弯折到90度,最多可处理20个DIL引脚
505C起拔钳 插入和拔取 IC和SMD元件 14-16针脚,元件宽度300mm 505BGC:28mm、宽300mm,505BG:28mm、宽600mm
808G 校直工具 校直连接器、DIL、IC引脚 钳头宽42mm,防静电 实用校直工具,适用于校直连接器/DIL/IC引脚,最多可处理16个引脚
670EP剪钳 高精度尖口钳 IC和SMD元件 齐平切口 用于尺寸最小达0.25毫米/.010英寸的SMD微型封装连接点,也用于小于1/20”的节距
593AE 高精度尖口钳 IC和SMD元件 齐平切口 可直接在元件上剪切DIL引脚,高密度板的解决方案
530E引脚剪钳 引脚留固定长度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20,铜线保留分别0.6mm~2.0mm;549E剪切铜线保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齐平。
可调剪切保留长度 530E15A:1.2mm~6mm,573EB:0~5mm



EREM 500104A钳子相关型号

被动元件成型钳:554E、554A、554TX、50788、50789Z

主动元件高精度成形钳:500103A、500210E、500104A、80013C、809IC

IC和SMD贴片工具:505C、505BGC、505BG,808G,670EP,593AE,Erem 3900KC工具箱

真空微操作:3000KCESD真空吸笔套装[3200、3231、3303、3310Z、2044Z、2052E…]

Erem高精密剥线钳:510AE、552E、552S

高精度光钎工具:552S钳子,249SA镊子、599FO、599TFO剪钳
