皮尔杰克PNR-5000成型钳打K脚并剪切保留3mm插板折弯距本体3~16mm可调

意大利皮尔杰克PIERGIACOMI PNR-5000 ESD用于色环电阻、二极管、电容引脚成型打K脚并剪切,折弯后下端留3mm插板高度,折弯开始位置与本体距离可通过前端挡板统一调节,可调范围3mm~16mm,钳子采用高碳钢材质,轻巧坚硬,手感特别舒适,防静电手柄。

电阻二极管打K成型品牌:皮尔杰克Piergiacomi
皮尔杰克Piergiacomi

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 皮尔杰克Piergiacomi元件引脚成型钳PNR-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNR-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNR-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNR-5000
  • 皮尔杰克Piergiacomi元件引脚成型钳PNR-5000

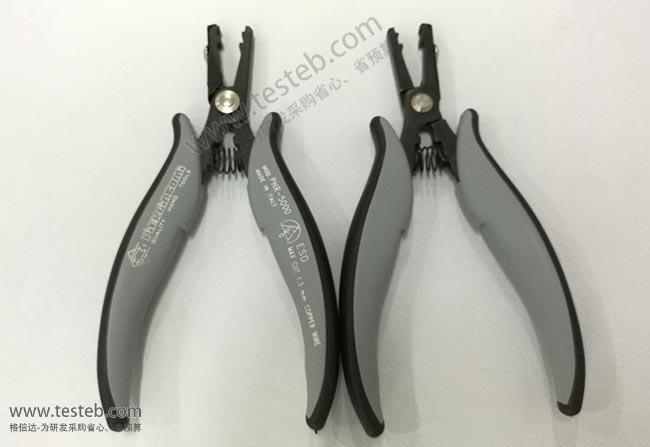

PNR-5000图片

  • PNR-5000
  • PNR-5000
  • PNR-5000
  • PNR-5000
  • PNR-5000

皮尔杰克Piergiacomi PNR-5000 电阻二极管打K成型规格参数与图片

PIERGIACOMI皮尔杰克PNR-5000 ESD成形剪切钳特点

专业打K脚折C型减震消除应力,不管是电容、色环电阻还是二极管,都可以成型折弯

元器件离PCB板之间的高度4mm-16mm可调,即折弯开始位置与本体距离可通过前端挡板统一调节

打K并剪脚保留插板所需长度,引脚插入PCB板的长度为3.0mm(实际插板高度仅有约2.5mm)

PNR 5000D成型钳具备PNG-5000的功能并可剪断多余引脚,可完全替代GOOT YP-201

钳口厚度5.0mm,全长150mm,适用1.0mm直径铜线引脚

意大利皮尔PNR-5000 ESD成形钳采用高碳钢材质,轻巧坚硬,手感特别舒适,防静电手柄保护敏感元器件

皮尔钳子C型成型钳说明书http://www.testeb.com/download/201610/Piergiacomi_PNG5000_PNR5000.pdf



皮尔杰克Piergiacomi元件引脚成形钳选型表

型号 类型 适用元件 成型规格 剪径/线规/剪切力度 钳子规格
PNR-30 C型成型钳 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PNG-5000D C型成型钳 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PNR-5000 C型成型钳 电容、色环电阻、
二极管引脚等
元件距离3~16mm可调,
成形并剪切引脚保留
(资料标3mm,实得2.5mm)
Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PTR-30-C C型成型钳 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度3.0mm
PTR-30-C/5 引脚打K形 电阻电容等 弧后引脚留长4.0mm Φ1.30mm,16awg,5.5kg 长150mm
钳口厚度3.0mm
PTR-30-L L型成形钳 电阻等元件 元件引脚成L型,留2.54mm Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PPR-5001 U型成型钳 电阻等元件 元件引脚U型成型,宽10.16mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽15mm
钳头长31.5mm
PPR-5002 U型成型 电阻等元件 元件引脚U型成型,宽12.70mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽18mm
钳头长31.5mm
PPR-5003 U型成型 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽13mm
钳头长31.5mm
PN-5040 90度角成型 电阻等元件 元件90°成型,最小距离5mm Φ1.3mm,16awg,3.0kg 钳口厚度5.0mm
距离折角除最小5mm
PN-5050 TO元件成型 t0220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引脚前突距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/04 TO元件成型 T0220、T0247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/10 TO元件成型 T0220元件 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引脚距离3.0mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引脚距离2.5mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 边缘引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引脚 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引脚 引脚折弯90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/(*) TO元件成型钳,T0220元件3、5、7引脚,一次性将元件引脚折弯并保留不同长度区别,具体需求选型请联系咨询
PN-5050/25 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距1.27mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/49 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PNI-5000 整形钳 扁平引脚折直角贴片切割成型 留4.5mm,末端0.4mm Φ0.80mm,20awg,3.0kg 长150mm
钳口厚度5.0mm
PNI-5015 切割钳 IC管引脚成型 距1.5mm处平切,切割长度可调 Φ0.64mm,22awg,5.0kg 长155mm
钳口厚度5.0mm
TP-30 弯切钳 PCB引脚切割弯曲 一次性切割和弯平 Φ1.02mm,18awg,3.0kg 长138mm
钳口厚度3.0mm
TP-5000/15 弯切钳 PCB引脚末端切割 一次性切割余1.5mm外弯30° Φ1.02mm,18awg,3.0kg 长147mm
钳口厚度5.0mm
TS-30 压切钳 PCB引脚切割按压 引脚一次性切并亚平 Φ1.02mm,18awg,9.0kg 长138mm
钳口厚度3.0mm
其它 皮尔电子钳:TR-20-M、TR-25、TR-30剪钳、TR-30-15、TR-58、TR-5000R、TTR-5500
夹取钳子:PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注以上规格均有防静电手柄型号供选择,在对应型号后面加-D,如有需要请在购买时说明
皮尔杰克Piergiacomi元件引脚成型钳
