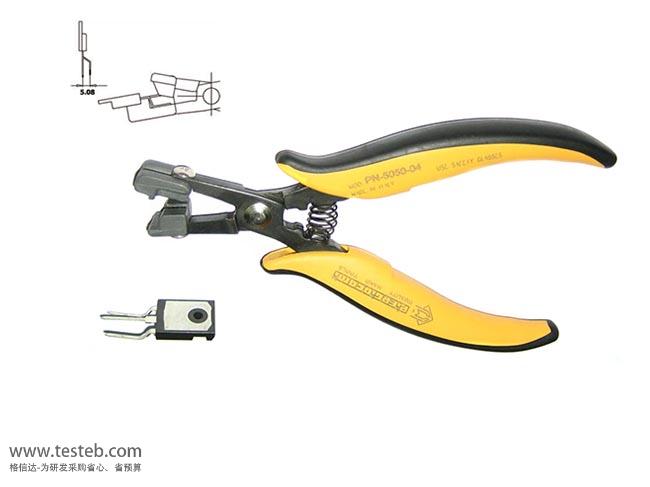

皮尔杰克Piergiacomi PN5050/04成型钳TO220 MOS管引脚折弯

意大利Piergiacomi皮尔杰克PN-5050/04成型钳可使TO220、TO247元件MOS管边缘引脚进行5.08mm的成型脚距效果,适用线径1.30mm以内引脚直径,采用人体工程学手柄,操作简单方便。

TO元件三极管整型品牌:皮尔杰克Piergiacomi
皮尔杰克Piergiacomi

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
PN-5050-04说明书
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5050-04
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5050-04
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5050-04
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5050-04
  • 皮尔杰克Piergiacomi元件引脚成型钳PN-5050-04

PN-5050-04图片

  • PN-5050-04
  • PN-5050-04
  • PN-5050-04
  • PN-5050-04
  • PN-5050-04

皮尔杰克Piergiacomi PN-5050-04 TO元件三极管整型规格参数与图片

PIERGIACOMI皮尔杰克钳子TO电子元件定型钳PN-5050系列人工打磨制而成,提高定型精度。PN5050/04成型钳采用高碳钢材质,轻巧坚硬,根据人体工程学设计,能有效达到省力效果。每把工具根据手柄标准适用,能使用100万次以上。



皮尔杰克PN5050/04 TO电子元件成型钳系列

PN-5050、PN-5050-D:对T0220元件中心引脚成型脚距3.81mm

PN-5050-3、PN-5050/3-D:对T0220、T0247元件中心引脚成型脚距5.08mm

PN-5050-14、PN-5050/14-D:对T0220元件中心引脚成型脚距3.0mm

PN-5050-15、PN-5050/15-D:对T0220元件中心引脚成型脚距2.54mm

PN5050/4定型钳、PN-5050/4-D:对TO220、TO247元件三极MOS管边缘引脚成型脚距5.08mm

PN5050/10、PN-5050/10-D:对T0220、T0247元件边缘引脚成型脚距2.54mm

PN5050/16、PN-5050/16-D:对T0220、T0247元件边缘引脚成型脚距3.81mm

PN-5050-38、PN-5050/38-D:对TO220五级管元件1-3-5引脚成型脚距3.0mm

PN-5050-54、PN-5050/54-D:对T0220五引脚元件1-3-5引脚成型脚距2.54mm

PN-5050-36、PN-5050/36-D:对T0220五引脚元件2-4引脚成型脚距3.0mm

PN-5050-53、PN-5050/53-D:对T0220五引脚元件2-4引脚成型脚距2.54mm

PN-5050-6、PN-5050/6-D:对TO220元件三/五级管一次性将引脚弯折90度,中心引脚比边缘引脚长2.54mm……

PN-5050-49、PN-5050/49-D:对T0992元件中心引脚成型脚距为2.54mm工具

PN-5050-25、PN-5050/25-D:对T0992元件中心引脚成型脚距为1.27mm工具



PN5050系列TO元件成型钳说明书http://www.testeb.com/download/201610/Piergiacomi_PN5050.pdf



意大利皮尔杰克PIERGIACOMI电子元器件成型钳选型表

型号 类型 适用元件 成型规格 剪径/线规/剪切力度 钳子规格
PNR-30 C型成型钳 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PNG-5000 C型成型钳 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PNR-5000 C型成型钳 电容、电阻、
二极管引脚等
元件距离3~16mm可调,
引脚留2.5mm
Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度5.0mm
PTR-30-C C型成型钳 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg 长150mm
钳口厚度3.0mm
PTR-30-C/5 C型成型钳 电阻电容等 弧后引脚留长4.0mm Φ1.30mm,16awg,5.5kg 长150mm
钳口厚度3.0mm
PTR-30-L L型成形钳 电阻等元件 元件引脚成L型,留2.54mm Φ1.02mm,18awg,3.0kg 长度145mm
钳口厚度3.0mm
PPR-5001 U型成型钳 电阻等元件 元件引脚U型成型,宽10.16mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽15mm
钳头长31.5mm
PPR-5002 U型成型 电阻等元件 元件引脚U型成型,宽12.70mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽18mm
钳头长31.5mm
PPR-5003 U型成型 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,22~20awg,3.0kg 钳头宽13mm
钳头长31.5mm
PN-5040 90度角成型 电阻等元件 元件90°成型,最小距离5mm Φ1.3mm,16awg,3.0kg 钳口厚度5.0mm
距离折角除最小5mm
PN-5050 TO元件成型 t0220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/04 TO元件成型 T0220三极管、T0247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/10 TO元件成型 TO220 MOS管 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引脚距离3.0mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引脚距离2.5mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 边缘引脚距离3.81mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引脚 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引脚 引脚折弯90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm,16awg,3.0kg 长155mm
钳口厚度5.0mm
PN-5050/(*) TO元件成型钳,T0220元件3、5、7引脚,一次性将元件引脚折弯并保留不同长度区别,具体需求选型请联系咨询
PN-5050/25 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距1.27mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PN-5050/49 T0元件成型 T0092元件3引脚 中心引脚折弯,脚距2.54mm Φ1.3mm,16awg,3.0kg 长158mm
钳口厚度5.0mm
PNI-5000 切割钳 TO元件引脚切割成型 留4.5mm,末端0.4mm Φ0.80mm,20awg,3.0kg 长150mm
钳口厚度5.0mm
PNI-5015 切割钳 TO引脚成型 距1.5mm处平切,切割长度可调 Φ0.64mm,22awg,5.0kg 长155mm
钳口厚度5.0mm
TP-30 弯切钳 PCB引脚切割弯曲 一次性切割和弯平 Φ1.02mm,18awg,3.0kg 长138mm
钳口厚度3.0mm
TP-5000/15 弯切钳 PCB引脚末端切割 一次性切割余1.5mm外弯30° Φ1.02mm,18awg,3.0kg 长147mm
钳口厚度5.0mm
TS-30 压切钳 PCB引脚切割按压 引脚一次性切并亚平 Φ1.02mm,18awg,9.0kg 长138mm
钳口厚度3.0mm
其它 皮尔电子钳:TR-20-M、TR-25、TR-30剪钳、TR-30-15、TR-58、TR-5000R、TTR-5500
夹取钳子:PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注:以上规格均有防静电手柄型号,在对应型号后面加-D,如有需要请在购买时说明 —深圳格信达科技代理商
皮尔杰克Piergiacomi元件引脚成型钳
