美国VIRTUAL VMWT-D10D 12寸晶圆吸笔头10度弯头从盒子吸取转移

Virtual VMWT-D10D晶圆吸笔头吸面朝下弯曲10度角,适合从带有凹槽的蛋糕盒等直头无法接触的容器里吸取转移,ESD防静电PEEK材质,头部尺寸大小78.74mm x 53.34mm,厚度2.54mm,与电池式或电动真空吸笔等能提供持续真空度吸力的系统配套使用,用于拾取转移12寸wafer晶圆、Solar Cell太阳能电池等平板物体,工作温度100℃。

wafer吸笔头品牌:美国Virtual
美国Virtual

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 美国VirtualWafer晶圆吸笔VMWT-D30D
  • 美国VirtualWafer晶圆吸笔VMWT-D30D
  • 美国VirtualWafer晶圆吸笔VMWT-D30D
  • 美国VirtualWafer晶圆吸笔VMWT-D30D
  • 美国VirtualWafer晶圆吸笔VMWT-D30D

VMWT-D30D图片

  • VMWT-D30D
  • VMWT-D30D
  • VMWT-D30D
  • VMWT-D30D
  • VMWT-D30D

美国Virtual VMWT-D30D wafer吸笔头规格参数与图片

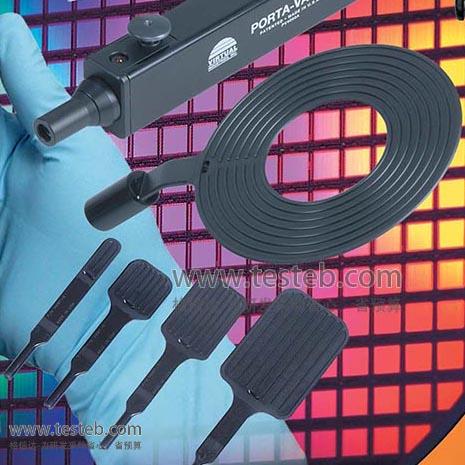

美国VIRTUAL PEEK吸笔头由ESD防静电的聚醚醚酮塑料模制而成,耐温100℃,用于吸取转移wafers晶圆、Solar Cell太阳能电池、平板,前端厚度仅为2.5mm,可以轻松接近并稳固拾取物体。提供常规直型,也可根据特殊要求订购带弯曲角度型号,如Virtual VMWT-D10D晶圆吸笔头弯曲10°,吸面朝下,适合从带有凹槽的蛋糕盒等直头无法接触的容器里吸取转移,头部尺寸长宽大小78.74mm x 53.34mm,厚度2.54mm,与PORTA-WAND电池式或WAFER-VAC电动真空吸笔配套使用。



VMWT-D 12寸晶圆吸笔头标准型:用于常规操作,用于从晶架、晶舟及带边口的晶圆盒吸取

VMWT-D10D 12寸弯头吸笔头10度下弯用于从凹槽或单片盒子里吸取转移

VMWT-D10U上弯吸笔头用于从wafer架子底层接触晶圆背面吸取

VMWT-D-EX200 12寸加长杆型用于伸进腔体吸取



Virtual PEEK晶圆吸笔头和高温吸头型号规格

■ PEEK聚醚醚酮材质,模塑加工制成,ESD防静电,耐温100℃,头部厚度0.1寸=2.54mm、手柄长78.74mm

VMWT-A 4寸吸笔头:盘面长*宽=35.56mm x 12.70mm,用于4” (100mm) wafers

VMWT-B 6寸吸笔头:盘面长*宽35.56mm x 33.02mm,拾取转移六寸6” (150mm) wafers晶圆

VMWT-C 8寸吸笔头:盘面长*宽53.34mm x 35.56mm,拾取八英寸(200mm) wafers

VMWT-D方形12寸吸笔头:盘面长*宽78.74mm x 53.34mm,可用于拾取12英寸wafers

VWT-5R-AR圆形12寸吸笔头:厚度3.56mm,外径127mm,可处理12" 300mm晶圆、硅片、平板

特殊扩展型号:

1、弯曲型——VMWT-A/B/C/D型可订购向下弯曲D或者上弯型U,常规的弯曲角度有10°、20°、30°,在型号后面加入方向及角度代码,如:VMWT-A20U表示四寸吸笔头前端向上弯曲20度,VMWT-D10D 12寸弯头吸笔头10度下弯用于从凹槽或单片盒子里面吸取转移、VMWT-D10U上弯吸笔头用于从wafer架子底层接触晶圆背面吸取。另可订购“L”左弯、“R”右弯如VMWT-B20L,或者特殊定制款。

2、加长型——VMWT-B/C/D即6寸、8寸、12寸笔头可加长连接杆长度,由标准长78.74mm扩展到200mm,对应型号分别为VMWT-B-EX200、VMWT-C-EX200VMWT-D-EX200 12寸加长杆型用于伸进腔体吸取。

Press-Fit Molded PEEK吸笔头规格说明书http://www.testeb.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf

Virtual晶圆吸笔头选型文档http://www.testeb.com/download/201812/Virtual_Wafer_Tips_VMWT.pdf

更新:由于失败率太高,原厂12寸弯头只接10度弯曲订单,其余正常接单4/6/8寸弯头常用30度下弯,订货请请来电咨询



■ 高温涂层吸笔头,耐高温250℃,笔头为铝制阳极氧化材质、厚度3.3mm,不锈钢连接杆长度76.20mm

VWT-100075-PF 4寸耐高温吸笔头:长宽尺寸(1.05“ x 0.75") 26.67mm x 19.05mm,适用4” (100mm) wafers

VWT-170110-PF 6寸耐高温吸笔头:长宽尺寸(1.70“ x 1.10") 43.18mm x 27.94mm,用于6” (150mm) wafers

VWT-250125-PF 8寸耐高温吸笔头,长宽尺寸(2.50“ x 1.25") 63.50mm x 31.75mm,吸取8” (200mm) wafers

与PEEK材质一样支持特殊扩展的弯曲角度、加长连接杆长度



美国Vitual真空晶圆吸笔型号常用款

1、便携式可移动电池驱动

VPWE7300AR-MW8八寸真空吸笔,配VMWT-C 8寸笔头,可现场更换的充电电池,带电量及安全真空度提示灯

VPW6300-VWT5R-220晶圆吸笔,配VWT-5R-AR圆形吸笔头,12英寸wafers拾取专用,带安全真空度操作提示灯

VPW6300AR-MW8晶圆真空吸笔,配8寸PEEK吸笔头VMWT-C,内置电池带电量提示和操作指示灯

PV4000A-MW4电池式吸笔,配4寸吸盘,一次性9V电池供电,便携式操作,低成本,可选更换4~12寸头

PV4300-MW8电池式晶圆吸笔,带八英寸笔头,安全真空度操作提示灯,9V电池供电,性价比高

V3200-CLN-MW6六寸晶圆吸笔,内置9V电池微型真空发生器,口袋型设计,洁净室标准

2、台式电动插电型

WV-9000-MW8-220插电式经济型版本,可更换4"、6"、8寸、12英寸晶圆吸笔头

WVE-9000-MW8八寸晶圆吸笔,条形真空度显示,确保安全操作安全可靠

AV-5000-MW6可调式真空吸笔,ADJUST-A-VAC® Elite旋钮调整吸力主机,保护铟化镓、氮化镓等脆弱易碎晶圆
