U1030成型板二极管引脚直角成型L type电阻色环折弯整形工具

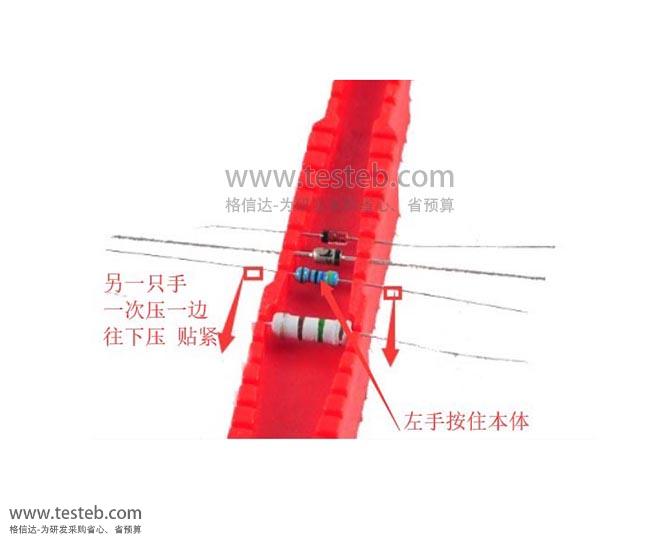

U1030二极管成型板用于把电阻、色环两边引脚折弯L type直角成U型,适用于1/8W、1/4W、1/2W、1W、2W、3W、5W电阻整形,即宽度在10mm~35mm,是DIY或小批量研发样板元器件弯折造型好帮手。

元件引脚成型钳品牌:国产品牌
国产品牌

请拨打电话,或在线联系我们,告诉我们你要什么
您将会得到省事省心的产品选型、价格报价服务!
  • 国产品牌元件引脚成型钳U1030
  • 国产品牌元件引脚成型钳U1030
  • 国产品牌元件引脚成型钳U1030
  • 国产品牌元件引脚成型钳U1030
  • 国产品牌元件引脚成型钳U1030

U1030图片

  • U1030
  • U1030
  • U1030
  • U1030
  • U1030

国产品牌 U1030 元件引脚成型钳规格参数与图片

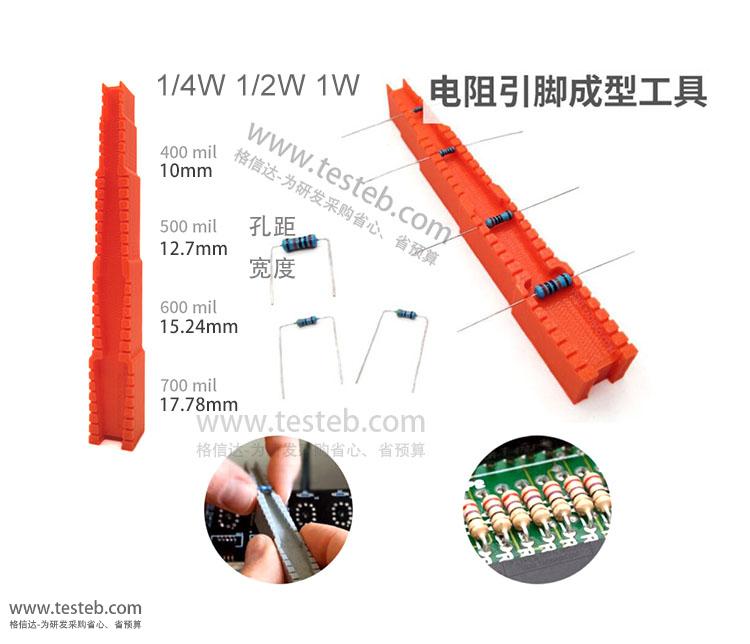

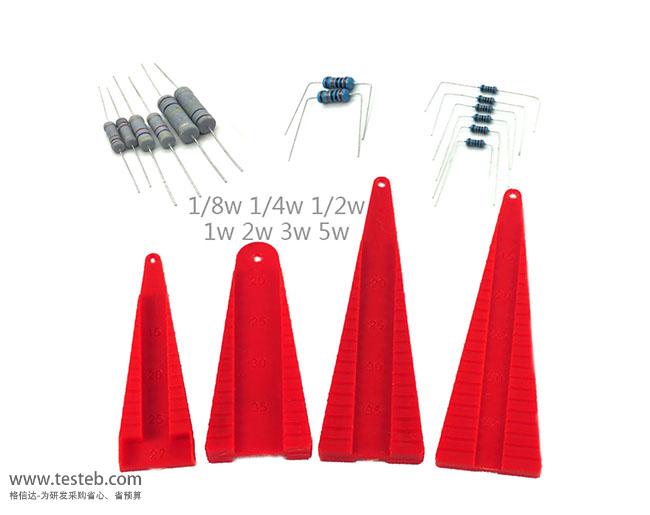

U1030成型板用于电感、电阻、色环二极管IC元件引脚两端折弯直角成U形状,成型凹槽宽度10mm~35mm,适合1/8W、1/4、1/2W、1W 、2W、3W、5W电阻尺寸的整形,阻燃抗静电PE,是DIY及小批量研发样板元器件整形工具好帮手。

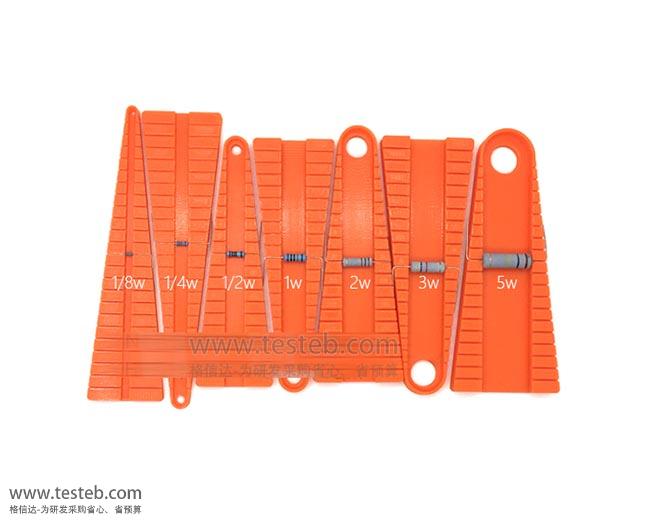

色环电阻二极管成型尺寸规格

电阻功率 折弯成型后宽度
L type直角成型后总长
元件本体直径 引脚直径
1/8W电阻 3.4mm±0.3mm 1.9mm±0.2mm 0.5mm±0.05mm
1/4W 6.3mm±0.5mm 2.4mm±0.2mm 0.6mm±0.05mm
1/2W 9.0mm±0.5mm 3.3mm±0.3mm 0.6mm±0.05mm
1W电阻 11.5mm±1mm 4.5mm±0.5mm 0.8mm±0.05mm
2W 15.5mm±1mm 5.0mm±0.5mm 0.8mm±0.05mm
3W 17.5mm±1mm 6.0mm±0.5mm 0.8mm±0.05mm
5W电阻 24.5mm±1mm 8.5mm±0.5mm 0.8mm±0.05mm

二极管引脚成型弯折

本公司深圳格信达科技另有代理各类进口意大利皮尔杰克Piergiacomi成型钳(普通电子厂用)、瑞士Erem成型钳(高端电子、军工航天应用),可针对电子应用研发阶段小批量及非标方案需求所用的元件整型,包括二极管打K型、C型、L型、U型钳,以及TO220元件、三极管、MOS管引脚折弯直角、前踢、上突/下凹整形。

二极管U型成形钳

瑞士恩瑞EREM成型钳与意大利皮尔杰克PIERGIACOMI成形钳型号

型号 类型 适用元件 成型规格
Erem 554E K形 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径2mm
554A折弯钳 K形 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径1.5mm
50789Z 90度成型钳 二极管、电阻、电容 距元件2mm,外直角或内直角
500103A 90度直角成型 三极管、TO元件、扁平元件和晶体管 距元件3~12mm,引脚宽度最大15mm
500104A 90度折弯直角 三极管、T0126/T0218、T0220元件等 距元件3.8~15mm,中心引脚比边缘长2.54mm
80013C 高精度成型钳 扁平元件、连接器、晶体管 余留引脚长度2.8mm,最大引脚宽13mm
809IC成形钳 DIL针脚成型钳 DIL引脚剪切和弯折 最大处理宽度25mm
505C起拔钳 插入和拔取 IC和SMD元件 14-16针脚,元件宽度300mm
808G校直钳 引脚压直校正 校直连接器、DIL、IC引脚 钳头宽42mm,防静电
670EP剪钳 高精度剪切 IC和SMD元件 齐平切口
593AE尖口钳 高精度剪切 IC和SMD元件 齐平切口
Erem定长剪钳 元件引脚剪切保留长度:573EB定长钳0~5mm可调整、 530E15A剪径1.2mm保留可变长度1.2mm~6mm
Piergiacomi成型钳
PNR-30
K形折弯 C型元件,电阻电容等 弯45°,成型不剪切
PNG-5000 打K型 电容、电阻、二极管引脚等 距离2.8mm,弧直径3.5mm,成型不剪切
PNR-5000 k型成型剪切 电容、电阻、二极管引脚等 元件距离3~16mm可调,带剪切引脚留3mm
PTR-30-C/5 打K型并剪切 二极管电阻电容等 成并剪切后引脚留长4.0mm
PTR-30L L型成形钳 电阻等元件 元件引脚成L型,留2.54mm

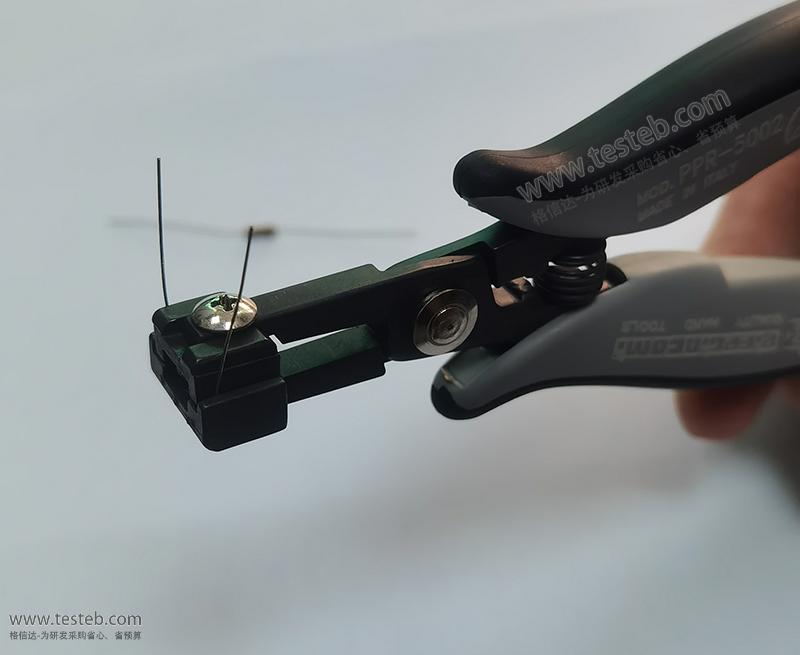

PPR-5001 U型成型钳 电阻等元件 元件引脚U型成型,宽10.16mm
PPR-5002 U型成型 电阻等元件 元件引脚U型成型,宽12.70mm
PPR-5003 U型成型 电阻等元件 元件引脚U型成型,宽15.24mm
PN-5040/7D 90度角成型 TO元件、三极管 元件90°成型,最小距离5mm
PN-5050D 直角成形 TO220元件 中心引脚距离3.81mm
PN-5050/3D 直角成形 TO220、TO247 中心引脚距离5.08mm
PN-5050/04 打直角 TO220、TO247 边缘引脚距离5.08mm
PN-5050/10 90度直角 TO220元件 两边引脚下折贴装2.54mm
PN-5050/14 弯直角 T0220元件 中心引脚距离3.0mm
PN-5050/15 直角折弯 T0220元件 中间引脚距离突高2.5mm
PN-5050/16 直角成型钳 T0220、T0247 边缘引脚距离3.81mm
PN-5050/36 直角成型钳 TO220元件5引脚 2-4引脚距离3mm
PN-5050/6 直角成型钳 TO220元件 引脚折弯90度直角,中心脚突长2.54mm
国产品牌元件引脚成型钳
